錘式破碎機是一種極為常見、性能優越的破碎機類型，其主要依靠錘頭作用來完成物料破碎。該設備同時兼具粗碎與細碎兩重功效，具有非常廣闊的市場應用前景，本主要對該設備錘頭類型及錘頭材質選用進行簡單介紹。

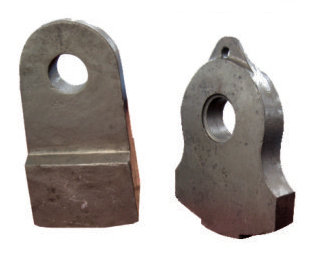

錘式破碎機錘頭類型及優勢

錘式破碎機錘頭的磨損機理是以沖刷磨損為主，并伴有低應力的撞擊磨損。因此錘頭材質的選擇不僅要考慮磨損機理，而且要考慮工況條件及錘頭的大小。從小型錘式破碎機錘頭材質分析，通常使用的材質有以下幾種：

1、高錳鋼錘頭

高錳鋼仍是錘式破碎機錘頭傳統材質，經多年使用觀察發現高錳鋼錘頭并不耐磨，使用壽命短，破碎石灰石的錘頭一般可工作23個月，在有些工況條件下，使用不到一個星期。高錳鋼錘頭之所以不耐磨，一是錘頭的磨損是以沖刷磨損為主，二是錘式破碎機錘頭在運轉過程中所受的沖擊力并不大，使高錳鋼錘頭的加工硬化效果不顯著。錘頭重量越大，所受的沖擊力越大，其強化效果越顯著。因此，作為大型錘頭的材質，強化高錳鋼仍是可供選擇的材質。

加入Cr的強化高錳鋼錘頭，在破碎鐵礦石時，錘頭的使用壽命比普通高錳鋼提高50%。另外也可采用含錳量為1719%的超高錳鋼，同時增加Cr、Mo等元素，提高其屈服強度和初始硬度等性能，在實際生產中也得到了較好的使用效果。

2、中錳鋼錘頭

為了不增加錘頭的價格，又能達到ZGMn13錘頭的使用效果，根據錳量降低后，奧氏體穩定性下降，從而提高奧氏體形變硬化效果的理論基礎，開發了中錳鋼錘頭（錳含量為5~9%），其實際使用壽命比ZGMn13提高了50%以上。

鑄態中錳鋼錘頭在破碎鈉長石時，其使用壽命比ZGMn13提高60%以上。同時鑄態中錳鋼錘頭大的優點在于其有磁性，可通過磁選除去礦石中的鐵屑，保證陶瓷制品的燒結質量；而高錳鋼因無磁性，其磨屑混雜在鈉石粉中，就會影響陶瓷制品的燒結質量。

3、高鉻鑄鐵復合錘頭

眾所周知，高鉻鑄鐵是一種具有優良抗磨性能的耐磨材料，但韌性較低，易發生脆性斷裂。為使高鉻鑄鐵錘頭安全運行，開發了復合錘頭，即將高鉻鑄鑲鑄在高錳鋼或低合金鋼錘頭頭部，或者錘頭工作部分采用高鉻鑄鐵，錘柄部分采用碳鋼，將兩者復合起來，使錘頭頭部具有高硬度、高耐磨性，而錘柄部具有高韌性，充分發揮兩種材料的各自優點而克服單一材料的缺點，滿足使用性能要求。在水泥行業破碎水泥熟料，其使用壽命比高錳鋼錘頭提高2倍以上；破碎石灰石和白云石提高5倍以上；在立式破碎機上破碎硅石時可提高10倍以上。

但復合工藝要求較高，復合部位或鑲鑄塊需仔細處理，否則易出廢品。

4、低合金鋼錘頭

高鉻鑄鐵復合錘頭，雖具有較高的使用壽命，但其制造工藝復雜，工藝要求較嚴格，同時嚴禁鐵塊進入破碎機，一般要求在喂料前端有二級吸鐵裝置。在同等工況條件下，其使用壽命至少比高錳鋼錘頭提高1倍以上。,

水泥廠用89kg重的低合金鋼錘頭，其破碎石灰石可用7個多月，而高錳鋼錘頭僅用3個月，壽命提高1倍多。

怎樣選擇錘頭材質

錘式破碎機錘頭在使用中不同程度地承受撞擊磨損與切削磨損，對使用的材質提出高韌性與高硬度的要求，但眾所周知，韌性與硬度是一對矛盾。因此在實際選擇材質時，一定要充分了解工況條件及其磨損機制，合理選用材質。

1、錘式破碎機的大小及錘頭的重量。破碎機規格越大，錘頭重量越重，其所破碎物料的塊度越大，因此，錘頭受到的沖擊載荷也越大。為此，在選擇材質時應首先考慮在保證錘頭韌性的前提下提高其硬度。

2、所破碎物料的塊度與硬度。物料硬度越高，對錘頭材質的硬度要求越高；而物料塊度越大，對其韌性要求越高。

3、在選用錘頭材質時，還應考慮到技術經濟效果，力爭做到優質價廉，具有市場競爭力。同時還應考慮其工藝合理性，使生產廠易于組織生產與質量控制。

紅星機器專業生產錘式破碎機30多年，擁有雄厚的生產實力、精良的工藝技術，因此所生產出的設備質量更加可靠、性能好，而且錘頭具有多樣性，可滿足所有客戶需求，歡迎大家前來咨詢選購！更多錘式破碎機價格詳情可隨時撥打免費熱線（0371-67772626）獲取。

河南鄭州錘式破碎機廠家地址：河南省鄭州市高新區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區。

錘式破碎機錘頭 技術參數

注：產量根據不同物料，進料粒度等因素其結果將有所不同

作者：紅星機器 發布時間：2014-07-10 16:49:20 更新時間：2021-01-05 16:49:20
