作者：紅星機器 發布時間：2009-07-08 00:00:00 更新時間：2018-09-17 00:00:00
立即咨詢了解設備報價及服務，工廠直銷，享優惠折扣價！
在單轉反擊式破碎機設備工作時，所需要破碎的物料會從進料口進入破碎腔內，在鑄造該設備的時候，為了防止物料在破碎腔內飛出，所以在進料口處特別裝置有鏈幕乙。喂入料塊落在裝在機殼內的篩條上面，把小于篩條間隙的料塊篩出，大塊的物料沿著篩面落到轉子上。在轉子軸向上安裝板錘，板錘與轉子是剛性連接，轉子由電動機經帶動轉動。落在轉子上面的料塊受到高速旋轉的板錘沖擊，料塊以高速向反擊板撞擊，接著又從反擊板上反彈回來，同從轉子拋擲出來的料塊沖撞。單轉子反擊式破碎機的結構見圖 3-5 。

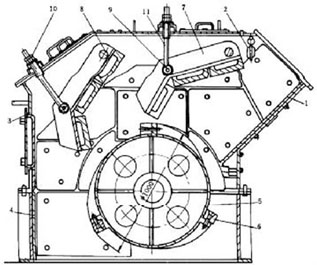

圖 3-5 單轉子反擊式破碎機
1-進料口；2-鏈幕；3-機殼；4-機體；5-轉子；6-板錘；
7-反擊板；8-反擊板；9-銷軸；10-螺母；11-懸掛螺栓
碎塊又受到板錘的沖擊并高速拋向反擊板，在該破碎段料塊接連受到這種互相作用而粉碎。碎料又受到板錘沖擊，并拋向第二段沖擊板，第二段沖擊板與轉子之間形成第二段破碎腔，并重復上述破碎過程。破碎后物料經轉子下方出料口卸出機外。
反擊板的一端用銷軸餃接懸掛在機殼上，另一端用懸掛螺栓將其位置固定。當有大塊物料或難碎物料夾在轉子與反擊板之間的間隙時，反擊板受到較大壓力而向后移開，間隙增大，讓難碎物通過，不使轉子損壞。當難碎物掉落后，反擊板在自重作用下，又恢復原來位置，以此作為破碎機的安全裝置。
不帶勻整箅板的單轉子反擊式破碎機，為了區分兩種不同類型的單轉子機型，在上述介紹單轉子反擊式破碎機中增加了篩條配件，此篩條（勻整算板）安裝在轉子的下部，另有一種篩條安裝在進料口的斜坡上與機殼相連，可篩去進料中的細顆粒，以減少板錘的工作負荷提高破碎效率。
.jpg)
兩個破碎腔的單轉子反擊式破碎機，為了降低轉子的轉速，減少板錘的磨損，因為板錘的磨損與其線速度的平方成正比，因此，通過增設破碎腔，采取較低的轉子回轉速度，不僅可以達到通常需要較高的回轉速度才能達到的破碎效果，而且還將導致產品中過大粒度減少以及磨耗的降低。
